ISO 4406《液壓傳動 流體 固體顆粒污染等級編碼方法》是國際通用的油液顆粒污染度分級標準，廣泛應用于液壓與潤滑系統的清潔度評價。

1、顆粒分級：為什么關注4μm、6μm和14μm？

ISO 4406通過測量每毫升油液中的固體顆粒數量，將污染水平轉化為三位代碼，代碼每增加1級，顆粒濃度約翻倍。

?  ≥4μm顆粒數對應第一個代碼：4μm顆粒接近精密液壓元件的油膜間隙和閥芯與閥體之間的配合間隙，污染敏感度最高。

?  ≥6μm顆粒數對應第二個代碼：6μm級顆粒對軸承間隙和液壓控制器的正常間隙有直接影響。

?  ≥14μm顆粒數對應第三個代碼：14μm級大顆粒可直接堵塞、劃傷或損壞泵、閥、缸等關鍵元件。

設備的清潔度目標必須結合具體元件的污染耐受度來設定，同類設備在不同工況下的要求差異顯著。

2、校準標準升級：ISO 11171與ISO MTD的取代

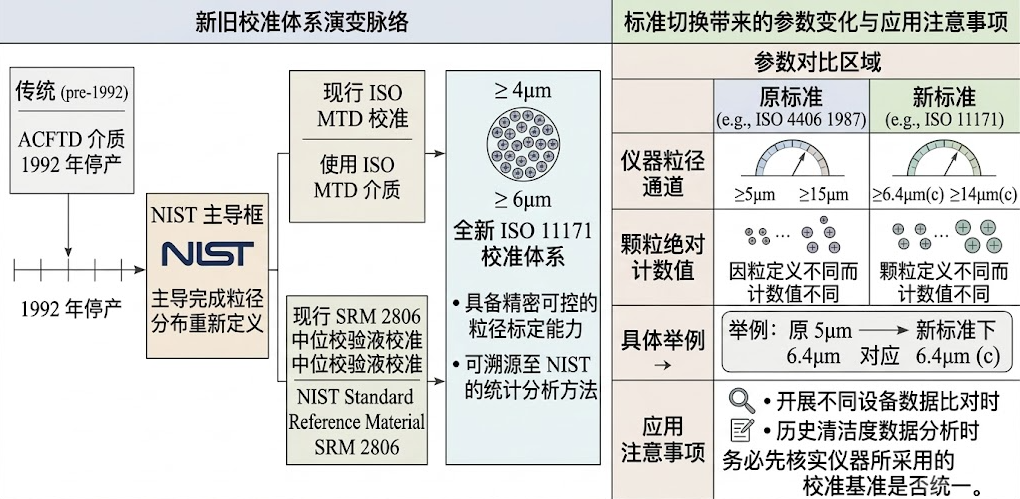

油液清潔度評價的準確性最終取決于顆粒計數器的校準精度。ISO 11171的校準方法已從傳統的ACFTD切換至ISO MTD和中位校驗液SRM 2806。ACFTD于1992年停產，由NIST主導重新定義粒徑分布的新標準，最終形成了ISO 11171校準體系并配套SRM 2806標準物質。

此次升級帶來了更為精確可控的粒徑標定和NIST溯源的統計方法，但用戶會看到儀器報告的粒徑通道和絕對計數值出現變化（如原本報告的5μm變?yōu)?.4μm(c)）。這意味著，在新舊標準迭代期內，對比不同儀器或歷史數據的清潔度結果時，必須確認校準基準是否一致。

3、國產標準的同步對標

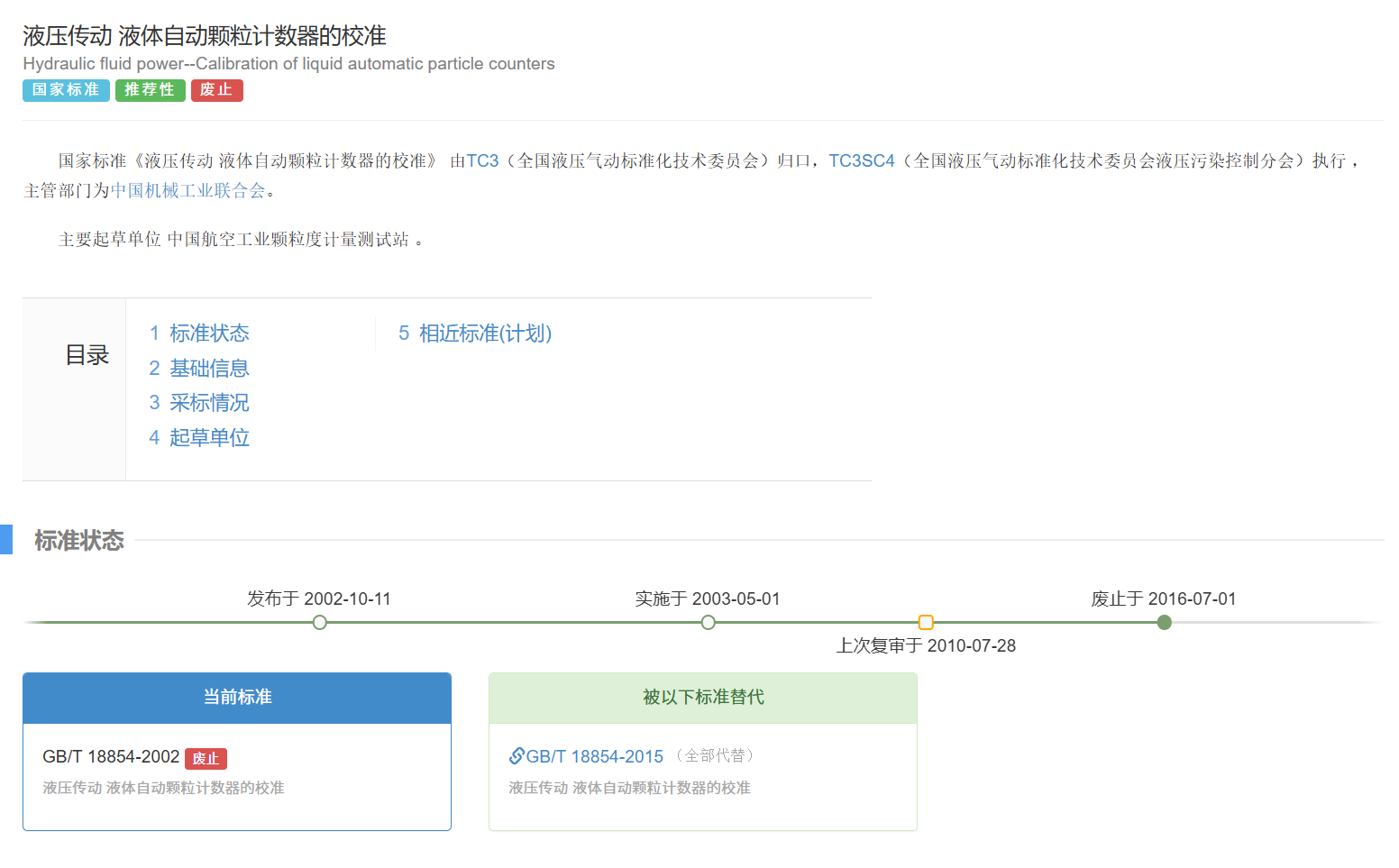

國標層面，GB/T 14039-2002修改采用ISO 4406:1999，GB/T 18854已更新為GB/T 18854-2015，修改采用ISO 11171:1999。

隨著ISO 4406進入2021版本、ISO 11171進入2022版本，國內相關標準的修訂工作正在推進。目前，GB/T 14039-2002的修訂項目已明確對標ISO 4406:2021并完成立項，歸口單位為全國液壓氣動標準化技術委員會（TC3），計劃完成周期12個月。GB/T 18854-2015所對應的ISO 11171:2022版本更新工作有待進一步跟進。

4、NAS 1638與ISO 4406的適用差異

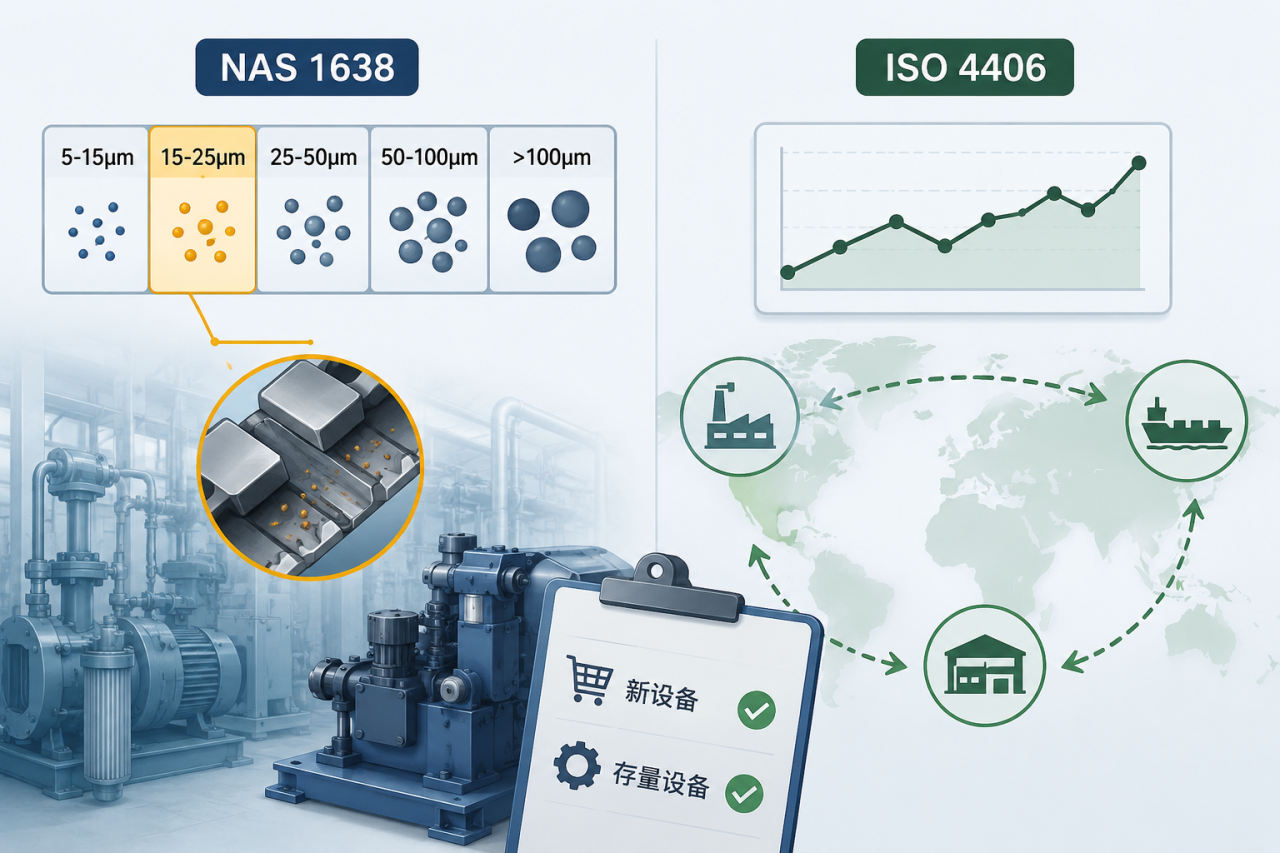

工業現場NAS 1638標準仍在沿用，但該標準于2001年已正式廢止，最新替代版本為SAE AS4059。NAS 1638的五個粒徑區間覆蓋5-15μm至＞100μm，能直觀定位15-50μm這一對磨損影響最大的顆粒群；ISO 4406則偏重宏觀趨勢跟蹤，便于跨國供應鏈的統一合規管理。建議新采購設備按設備廠商技術文件確定標準體系，存量設備延續原有標準以保持數據可比性。

工業現場NAS 1638標準仍在沿用，但該標準于2001年已正式廢止，最新替代版本為SAE AS4059。NAS 1638的五個粒徑區間覆蓋5-15μm至＞100μm，能直觀定位15-50μm這一對磨損影響最大的顆粒群；ISO 4406則偏重宏觀趨勢跟蹤，便于跨國供應鏈的統一合規管理。建議新采購設備按設備廠商技術文件確定標準體系，存量設備延續原有標準以保持數據可比性。

5、從檢測工具到管理方法

清潔度評價不應止步于看懂代碼，更要將其嵌入預測性維護體系：設定目標清潔度、控制波動范圍、排查超標根本原因。自動顆粒計數器的定期校準同樣是不可忽略的關鍵環節，按ISO 4406相關建議每年至少校準一次，以確保數據可比性與故障診斷可靠性。

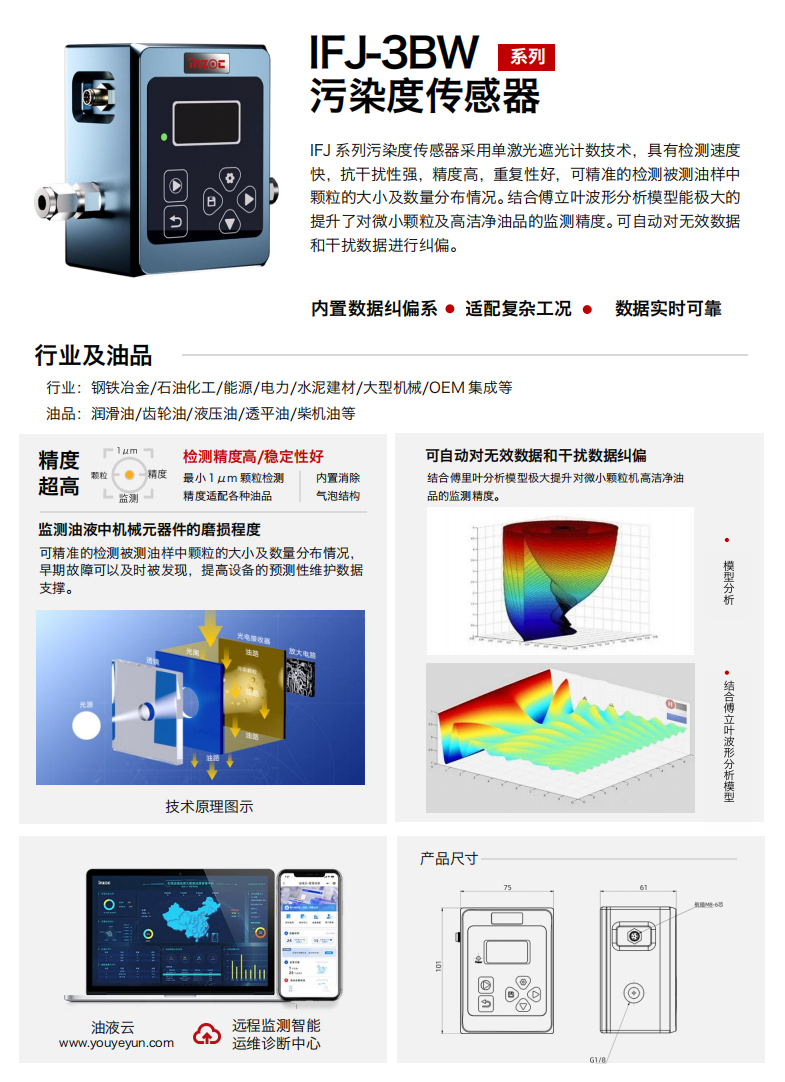

智火柴IFJ-3BW系列污染度傳感器采用單激光遮光計數原理，1~400μm的檢測范圍，可檢測油液中顆粒的大小及數量分布。傳感器具備多個檢測通道，內置GJB420B、ISO4406、NAS1638/SAE4059F等多個標準，并集成數據糾偏模型，可對無效數據及干擾數據進行自動修正。該傳感器同時具備水分活度與溶解水含量測量功能。通訊接口支持Modbus、CAN及模擬量輸出，防護等級滿足工業現場應用要求。

傳感器適用于液壓油、齒輪油、透平油、柴油機油等多種油品，可為鋼鐵冶金、石油化工、能源電力、煤炭采礦、工程機械等行業的潤滑系統提供顆粒污染度及水分狀態的實時監測數據。支持遠程查看與報警推送，幫助企業精準控制液壓系統清潔度、降低非計劃停機風險。

*數據來源：ISO 4406:2021、ISO 11171:2022、NAS 1638、GB/T 14039-2002、GB/T 18854-2002、元利清潔度實驗室及相關液壓系統故障統計數據*
